某化工廠倉庫可燃氣體檢測儀應用案例:房間安裝4臺可燃氣體檢測儀(備注:可燃氣體檢測儀也叫可燃氣體濃度檢測儀,或者叫可燃氣體泄漏檢測儀)
房間安裝4臺可燃氣體檢測儀(備注:可燃氣體檢測儀也叫可燃氣體濃度檢測儀,或者叫可燃氣體泄漏檢測儀),監控室安裝報警主機,可燃氣體濃度檢測儀與報警主機之間通訊用RS-485,可燃氣體泄漏檢測儀由報警主機直接供電,報警主機供電電壓:220VAC,主機通過控制風機控制器來控制房間中的風機(通過設置報警值來智能控制),風機控制器有手動開關,可手動打開風機。

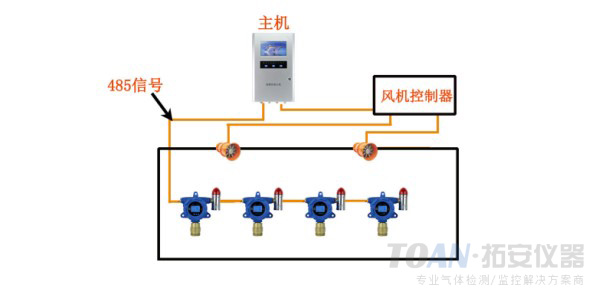

二、可燃氣體檢測系統總體方案圖

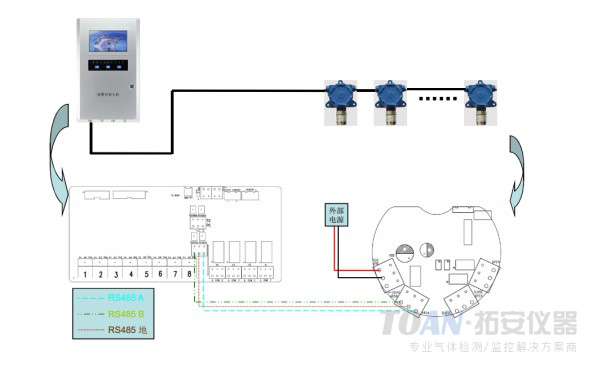

三、主機與可燃氣體報警器連接圖

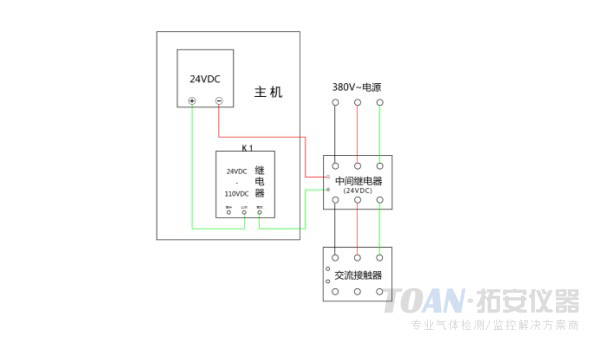

四、主機與風機控制器連接圖

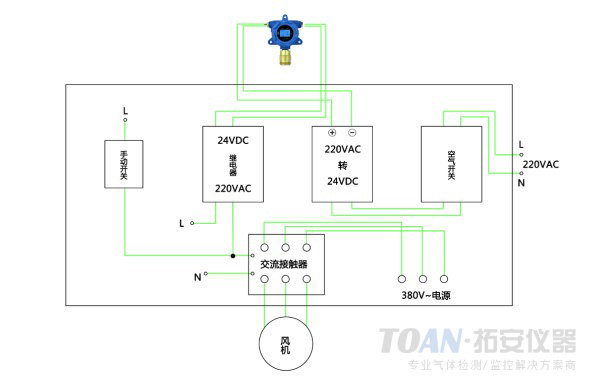

五、如果報警主機安裝位置(監控室)離可燃氣體檢測儀房間較遠,風機可由可燃氣體檢測儀來控制,如圖:(可燃氣體檢測儀由風機控制箱供電)

六、可燃氣體檢測儀,報警主機,風機控制箱參數:
1、可燃氣體檢測儀,型號:GCT-LEL
| 量程 | 0-100%LEL | 檢測原理 | 催化(進口高精度傳感器) |
| 分辨率 | 0.1%LEL | 精度 | ±2%FS |
| 顯示 | OLED顯示 | 材質 | 鋁合金 |
| 供電 | 24VDC | 輸出 | 4-20MA三線制,RS-485,開關量 |
| 防護等級 | IP66 | 防爆等級 | ExdII CT6 G6 |
| 工作溫度 | -40℃~50℃ | 工作壓力 | 86KPA---100KPA |
| 工作濕度 | 10%-95%RH,無凝露 | 檢測方式 | 擴散式 |
| 儀表壽命 | 5年以上 | 傳感器壽命 | 2年 |
| 提醒功能 | 故障提醒、輸出超量程使用提醒、傳感器壽命提醒、標定周期提醒、超溫度使用提醒 | 儲存記錄功能 | 操作記錄、超溫度使用記錄、超量程使用記錄 |
2、報警主機,型號:GCTZ
|
性能參數 |
|||
|
安裝方式 |
壁掛式 |
顯 示 |
LED |
|
通 道 |
4路 |
工作溫度 |
0℃~40℃ |
|
顯示方式 |
自動巡檢 |
濕度范圍 |
10%-95%RH |
|
報警方式 |
內置蜂鳴器,LED報警燈 |
供 電 |
220VAC或110VAC/(50~60)HZ |
|
報警設定 |
2級聲光報警,報警值可設 |
數據儲存 |
5000條 |
|
濃度單位 |
ppm |
繼 電 器 |
4組繼電器(可控制四組風機) |
|
通訊方式 |
RS-485 |
主體材料 |
鋁合金 |
|
輸出信號 |
RS-485總線 |
外形尺寸 |
450*250*130mm |
|
工作方式 |
自動輪詢 |
重 量 |
4kg |
3、風機控制箱:風機控制箱包括:手動開關,交流接觸器,開關電源,空氣開關,控制箱。
