一、案例介紹

   某化工廠倉庫存放有大量乙炔氣瓶和氫氣氣瓶，由于常溫常壓下乙炔、氫氣是一種極易燃燒，無色透明、無臭無味的氣體。為了安全生產，防止乙炔、氫氣泄漏發生燃燒爆炸事故，所有需要再倉庫安裝一套乙炔、氫氣泄漏監測系統。

   湖南拓安的項目工程師經過上門實地考察和同客戶深入溝通后，設計了一套氫氣檢測儀、乙炔檢測儀在大型化工廠倉庫乙炔、氫氣泄漏監測的專用方案。該方案主要有氣體檢測儀、報警控制主機、中間繼電器、報警燈、上位機軟件等設備通過rs-485接線方式連接而成。

二、系統示意圖和報警控制主機與氫氣檢測儀、乙炔檢測儀之間的接線圖

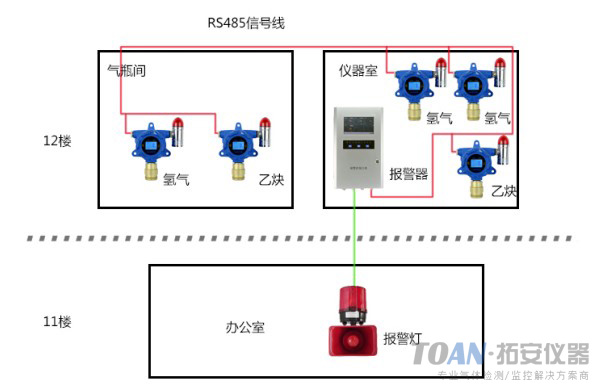

系統示意圖

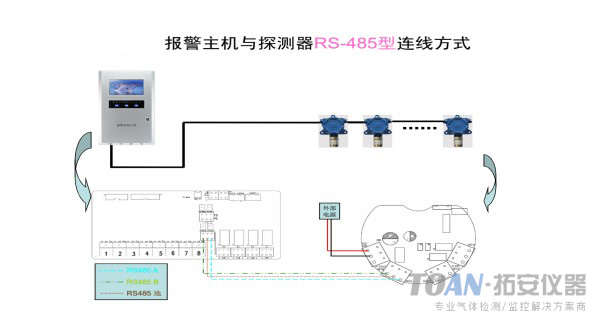

報警控制主機與氫氣檢測儀、乙炔檢測儀之間的接線圖

三、各個設備的作用及特點介紹

    1、乙炔檢測儀。檢測原理：催化（進口傳感器），量程0-100%LEL，分辨率：0.1%LEL，精度：±3%FS，防爆型，固定在線監測，多級校正（獨家），輸出：4-20MA/RS-485+繼電器，可與主機，PLC通訊。2組繼電器，可控制外圍設備（風機，報警器），帶顯示和聲光報警器，2級聲光報警，報警值可調，供電;24VDC；

    2、氫氣檢測儀。檢測原理：催化（進口傳感器），量程0-100%LEL，分辨率：0.1%LEL，精度：±3%FS，防爆型，固定在線監測，多級校正（獨家），輸出：4-20MA/RS-485+繼電器，可與主機，PLC通訊。2組繼電器，可控制外圍設備（風機，報警器），帶顯示和聲光報警器，2級聲光報警，報警值可調，供電;24VDC；

    3、報警控制主機。通道：8通道，輸出：RS-485總線，大屏幕集中顯示（觸摸屏），供電：220VAC，2級聲光報警（各通道單獨報警），報警值可調，4組繼電器，大容量報警儲存，4組獨立繼電器，可控制外圍設備（分機，報警器）；

    4、上位機軟件。各路探頭數據實時顯示，保存探頭參數設置、校正，歷史數據查找，查看，遠程實時監控（安裝于電腦上）；

    5、中間繼電器（可選）。 控制閥門風機等。
